LM가이드 초정밀조립 Solution (Yawing Error를 최소화하는 신공법)
1um / 1m, 5um / 5m, 50um / 50m 진직도 수준 조립가능

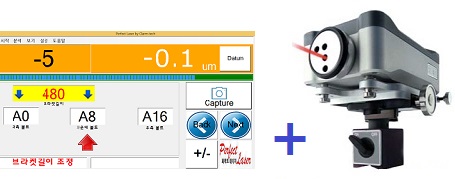

Perfect Laser (참테크 특허 소프트웨어 및 지그 포함)
|
|

|

Perfect LM가이드 조립법을
이용한 장비 제작 사례
- 참테크의 Perfect LM가이드 조립법을 활용한

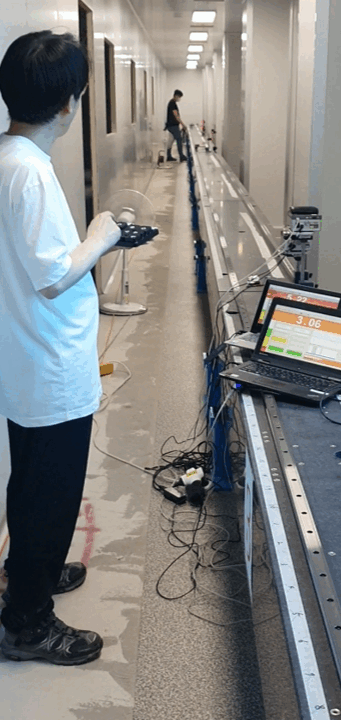

줄자 정밀 교정 시스템
기본목표
- 교정대상물: 줄자, 스틸자, Laser 측정기
- Laser 측정으로 40m 구현
- 좌우진직도 40um/40m (가능거리 50m)
- 상하진직도 40um/40m (가능거리 50m)
세부목표
- 자동제어 → 케이블베이어 없이 배터리로 제어
- 원격제어 → 40m 측정역역을 Wifi-Zone 구성
- Modular System → 쉬운 Stroke 변경
|

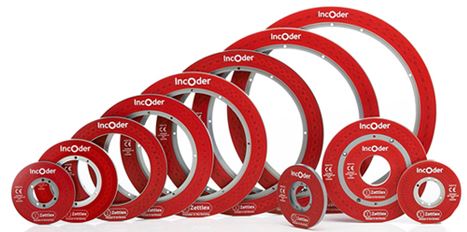

ㆍZettlex 유도전류방식 Rotary Encoder
ㆍ그리스 등 오염 심한 곳 사용가능

|
|
ㆍAPPLIMOTION Frameless Motors
ㆍArc (ARC) Motor Solutions
ㆍDirect Drive Motors

|
|

ㆍMicroE 세계 최소 제품 Size
ㆍ분해능 조정이 가능(최고1.2nm)

|
|

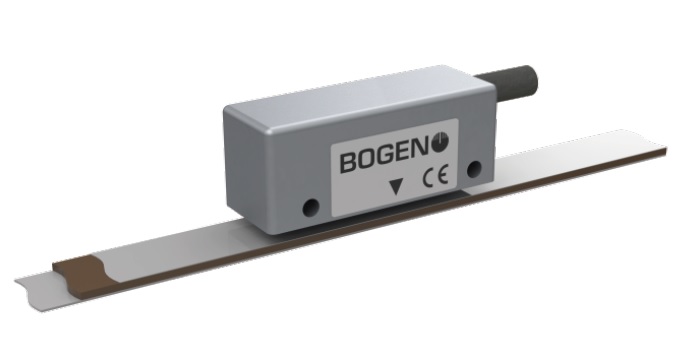

ㆍBOGEN 마그네틱 방식 스케일
ㆍ목공 등 분진 많은 곳 사용가능

|

ㆍSIOS 레이저측정기, 레이저스케일
ㆍDigital 출력, Analog 출력

|
|

ㆍBar Mirror 표준 λ/10
(정밀급 λ/40 가능)
ㆍPlane Mirror 주문제작가능(3m 이상)

|
|

PC로 연결가능한 Digital 표시장치
입력 : A,B상 외 , 출력 : USB, (DRO)
Protura 처리속도 : 40MHz(50MHz)

|
|

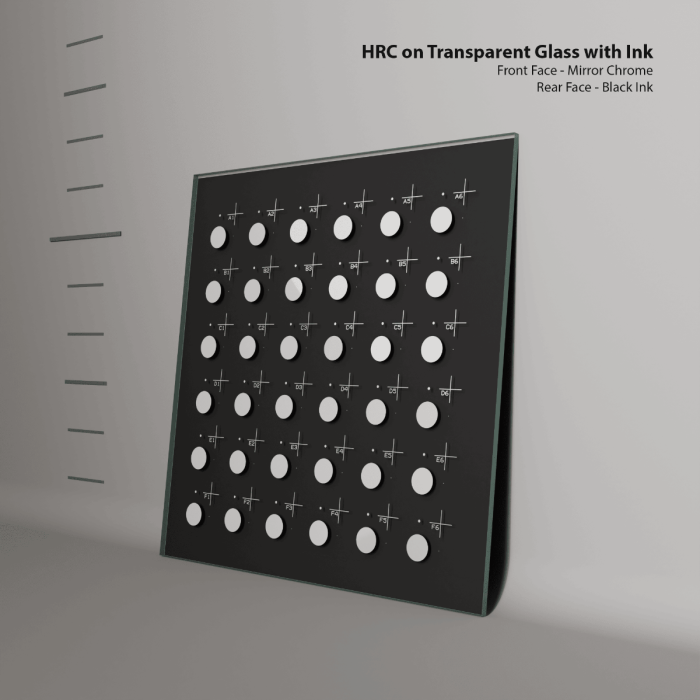

· 맵핑용 마스터글라스
(Calibration Grid Plate)
· High Accuracy

|
