▶ 위치 센서 기술 개요

Zettlex 위치 센서 기술은 독특한 유도 기법을 사용합니다.
기본적인 위치 감지 원리는 와이어 권선이나 스풀보다는 기존 유도 근접 스위치나 측정 트랜스포머와 비슷하지만, Zettlex 위치 센서는 인쇄 회로 기판(PCB)을 사용합니다.
Zettlex 유도 위치 감지 기술의 장점은 다음과 같습니다.

• 높은 정밀도
• 환경 조건에 관계 없는 안정성
• 설치 오차와 대체로 관계 없는 측정 성능
• 이물질에 대한 비민감성
• 작은 크기
• 가벼운 무게
• 매우 다양한 형태를 감지할 수 있는 능력
• 베어링, 브러시, 씰이 필요하지 않음
• 무게, 진동, 긴장, 충격, 기울기, 압력, 심지어 온도(팽창에 의한)를 측정하는 데 사용할 수 있습니다.

PCB를 사용하기 때문에 센서의 맞춤 형태나 크기는 특정한 응용 분야, 특히 OEM을 위한 응용 분야에 맞춰 쉽게 제작할 수 있습니다..

Zettlex 센서는 절대 선형 위치나 각도(단일 회전이나 다중 회전)를 측정하는 제어 시스템의 일부로 가장 자주 사용됩니다.

측정 범위는 0.1mm에서 10m까지 매우 다양하며, 토폴로지에는 회전식, 선형, 2D, 3D 등이 포함됩니다.

항공 우주 부문은 장기간에 걸쳐 혹독한 환경에서 전기 장비가 안전하고 안정적으로 작동해야 합니다.
또한 연료 효율성과 비용에 대한 요구 사항이 증가하고 있으며, 이는 중량 최소화 및 유지 보수 감소에 대한 압력이 증가한다는 의미입니다.
이러한 요구 조건은 Zettlex 기술이 항공 우주 응용 분야에 적합하다는 점을 대변합니다.

당사는 고정익 및 회전익 항공기에 대한 군용 및 민간 항공 우주 부문에 표준 및 주문제작형 제품을 공급합니다.


• 공대공 급유 장비용 속도 및 위치 센서
• 무인 항공기용 보조익 서보 피드백 센서
• 무인 항공기용 스로틀 및 브레이크 위치 센서
• 미사일 탐색 장치 및 핀 작동 각도 센서
• 공중 무기 및 ISTAR 안정 플랫폼 센서
• 이착륙 장치 액추에이터 위치 센서
• 합성 개구 레이더 및 공중 위성 통신 짐벌 센서
• 공중 카메라 및 탐조등 짐벌 각도 센서.

- 항공 우주 적용 요건

Zettlex는 해당 분야의 다음과 같은 특정 요건에 대한 풍부한 경험이 있습니다.
• 섭씨 -55도(이하) 작동 온도
• 밀폐형 전자 장치
• 이중 또는 삼중 센서 및 일반 고장 모드 방지
• 높은 진동 수준, 피로도 완화 및 중량 최소화
• 유체 및 얼음의 공격에 따른 부식의 방지 및 내성
• 불연성 및 난연성 재료의 사용
• 번개로부터의 보호 및 가혹한 EMC 조건
• 구조 공학 기술(예: MIL-HBK-217 + MTBF 계산, FMECA 및 위험도 분석)
• DO-178B(레벨 B까지) 및 DO-254와 같은 개발 보증 수준
• DO-160 환경 적격성
• 전체 재료 추적성을 포함한 엄격한 품질 보증.

Zettlex는 군용 및 민간 분야에서 다양한 카메라 및 전자-광학 시스템용 인코더를 공급합니다.

Zettlex 센서는 방위각(팬) 인코더, 높이(틸트) 인코더, 모터 인코더 및 렌즈 포커스에 사용됩니다.
느린 속도(예: 높은 줌 또는 장거리에서 움직이는 물체 추적) 및 컴퓨터 생성 이미지의 각도 측정을 위한 모션 제어에 특히 유용합니다.

당사는 다음과 같은 다양한 응용 장치를 위해 표준 및 OEM 제품을 카메라 시스템 장비 제조업체에 공급합니다.

• 휴대가 가능한 비밀 감시 카메라
• 건물 및 선박용 CCTV
• 교통 카메라 – 항공 카메라 포드용 이동 및 정지식 EOI 시스템(및 탐조등)
• EOI 시스템 기갑 전투 차량 및 정찰 차량
• 야외 방송 및 스튜디오 카메라 로봇
• 붐 및 트롤리용 카메라 모션 컨트롤
• 대상 획득 및 식별 시스템.

- 카메라 응용 분야 요구 사항

센서의 일반적인 요구 사항은 다음과 같습니다.
• 무마찰, 비접촉 및 무베어링 설계
• 절대 위치 측정
• 경량
• 소형
• 고해상도(최대 24비트)
• 샤프트 관통, 낮은 축 높이 구조
• 디지털, 낮은 지연 시간의 전기 출력


▶ 군수 분야를 위한 위치 센서

Zettlex 기술은 어려운 조건에서 정밀성과 신뢰성을 특별히 요구하는 군수 분야에 매우 적합합니다.
마찬가지로 당사의 조직은 높은 수준의 품질 보증, 장기간의 지원 및 기밀 유지에 대한 군수 부문의 요구 사항을 충족하도록 구성되었습니다.

Zettlex 제품은 ITAR가 제어하지 않으며, ITAR 구성 요소를 포함하지 않다는 점이 중요합니다.
표준 Zettlex IncOders는 직경이 1,000mm를 초과하거나, 1 아크-초 미만인 경우를 제외하고는 일반적으로 수출 라이센스가 필요하지 않습니다.
Zettlex 제품은 육상, 해상 및 항공에서 일상적으로 사용되는 군사 장비이며, 탁월한 실적을 보유하고 있습니다.

당사는 다음과 같은 다양한 응용 장치를 군수 장비 제조업체에 표준 및 OEM 제품을 공급합니다.

• 방위각및고도위치제어:
   • 카메라및감시장비
   • 경량의휴대가능한공중 ISTAR 계기
   • 측각기, 표적지시계및표시기시스템
   • 공중합성개구레이더를포함한레이더장비
   • 이동중인위성통신
   • 전자-광학및적외선포인팅시스템
   • 수중위치장비 – 육상및잠수용

• 화재제어및무기안전시스템
• 안정화된 플랫폼

• 진성 안전 전자 장치를 포함한 군수품 취급 장비
• 원격 제어 폭탄 처리 및 소방 로봇
• 지뢰 제거 및 엔지니어링 차량의 구동 제어 장치
• 미사일 발사대, 탐지 장치 및 조종날개 구동장치 제어
• 기갑 전투 및 무인 차량용 유탄 발사기
• 무인 지상, 항공 및 해양 차량용 액추에이터 및 조작기 컨트롤
• 수상정 및 잠수정의 추진 엔진 방향 제어 장치
• 브러시 모터 위치 제어/동기화
• 브러시리스 DC 모터 정류 및 위치 제어.


Zettlex 위치 감지 기술은 산업 분야에서 광범위하게 사용됩니다. 당사는 다양한 애플리케이션을 위해 표준형, 주문형 및 완전 주문제작형 센서를 공급합니다.

Zettlex 센서의 응용 분야는 다음과 같습니다.

 • 브러시리스 DC 모터 정류 및 위치 제어용 인코더
 • 테스트 및 측정 장비 – 특히 고정밀 각도 측정을 위한 IncOders
 • 로봇 팔 및 CNC 머신 툴
• 유량계 및 모니터 – 섭씨 200도 이상의 고온에서의 다상 유량 측정 포함
• 전기 액추에이터 및 원격 검침용 멀티 턴 인코더를 포함한 밸브 및 액추에이터 위치 제어 및 측정
• 인쇄 장비 및 ATM용 재고 및 웹 피드 제어
• 압력 및 온도 다이얼 지시계의 판독 값을 위한 원격 전자식 디스플레이용 센서
• 대형 냉장고 및 압축기의 샤프트 각도 측정.


▶ 해양 응용 장치용 위치 센서

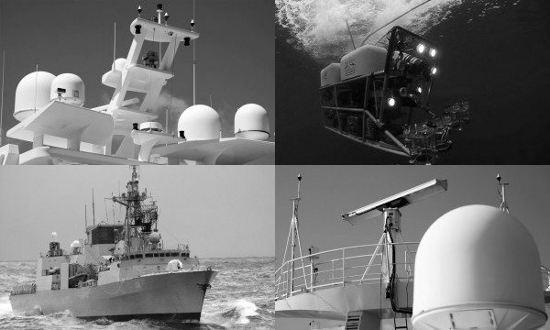

해양 산업은 장기간에 걸쳐 열악한 환경에서 작동하는 동안 전기 장비가 안전하고 안정적으로 작동해야 합니다.
이러한 드라이버는 Zettlex 기술이 특히 적합하다는 것을 의미하며 레저, 상업, 산업, 군사, 요트 및 경주 분야의 다양한 응용 분야에 표준 및 맞춤 장치를 공급합니다.

Zettlex 위치 감지 기술은 다음과 같은 다양한 응용 분야에서 사용됩니다.

  • 레이더 안테나 포인팅 제어 장치
  • 유조선 및 컨테이너 선박용 CCTV 제어 장치
  • 석유 및 LPG 수송 선박용 밸브 및 액추에이터 변환기
  • 군용 및 상업용 선박 이동을 위한 위성 통신
  • 유조선용 유량계 위치 센서
  • 잠수용 ROV 액추에이터 및 수중타 제어 장치
  • 추진 엔진 방향각 센서
  • 수중 음파 탐지기
  • 어뢰 추적 장치 및 조종날개 작동 시스템
  • 전기 구동식 스티어링 및 수중타용 BLDC 모터 정류 및 위치 인코더
  • 군용 추진 시스템의 위치 및 속도 제어 장치
  • 불법 복제 방지를 위한 비치사성 무기 시스템.

Zettlex는 고도의 군사 장비에 위치 감지 기술을 제공하는 것으로 잘 알려져 있기 때문에, 의료 분야가 Zettlex의 가장 큰 단일 마켓이라는 점은 놀라운 사실입니다.

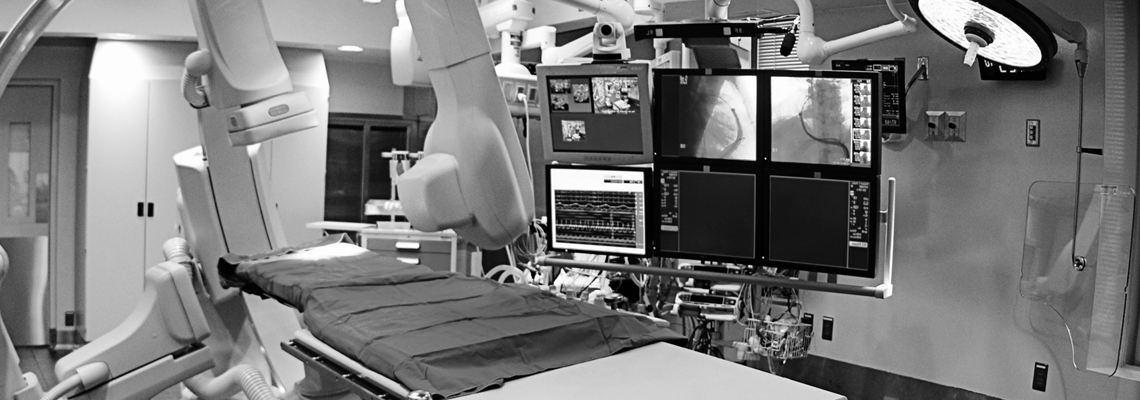

Zettlex는 개인, 휴대용 기기에서 대형 외과 기기에 이르기까지 다양한 의료 응용 장치에 감지 기술을 제공합니다.
소형 또는 경량 형식으로 안전하고 신뢰할 수 있도록 작동하는 것이 공통된 요구 사항입니다.


당사는 다음과 같은 다양한 응용 분야에서 의료용, 실험용 및 수술 장비 제조업체에 표준 및 주문제작형 센서를 공급합니다.

• 방사선 사진 스캐너(높은 수준의 전리 방사선에서 작동하고, 견딜 수 있는 센서가 필요한 곳)
• 자기 공명 스캐너(자석, 전도성 또는 자기 투과성 물질 없이 작동하는 센서의 요구 사항이 있는 경우)
• 외과용 로봇
• 내시경 조작기
• 보철기
• 자동화 실험실 장
• 초음파 장비.

Zettlex는 고도의 군사용 차량에 위치 센서를 공급하는 것으로 잘 알려져 있지만 농업, 임업, 건축물, 광업, 보안, 외부 방송 및 쓰레기 수거에 사용되는 비군사용 차량에도 마찬가지로 많은 센서를 공급합니다.

일반적인 응용 분야는 공중 작업 플랫폼, 로터리 조인트 및 유압 액추에이터의 위치 결정에 사용하는 센서입니다.
당사는 또한 무인 차량, 운전자가 필요 없는 자동차, 전기 자동차 및 인-휠 허브 전기 모터 등 신흥 시장용 센서를 공급합니다.

오프 로드 및 특수 차량 응용 요건

이러한 모든 센서에 대한 공통 요구 사항은 거친 환경에서 정확하고 신뢰할 수 있도록 작동하는 것입니다. 구체적인 요구 사항은 다음과 같습니다.
• 전기 인터페이스의 후방 호환성(일반적으로 0~10V 전위차계 스타일)
• 절대 위치 측정
• 좁은 공간 제약성
• 기계 인터페이스의 후방 호환성
• 열악한 환경에서의 견고성 – 방수, 공격적인 화학 물질, 진동, 극심한 온도에 영향을 받지 않음
• 저전력 소비

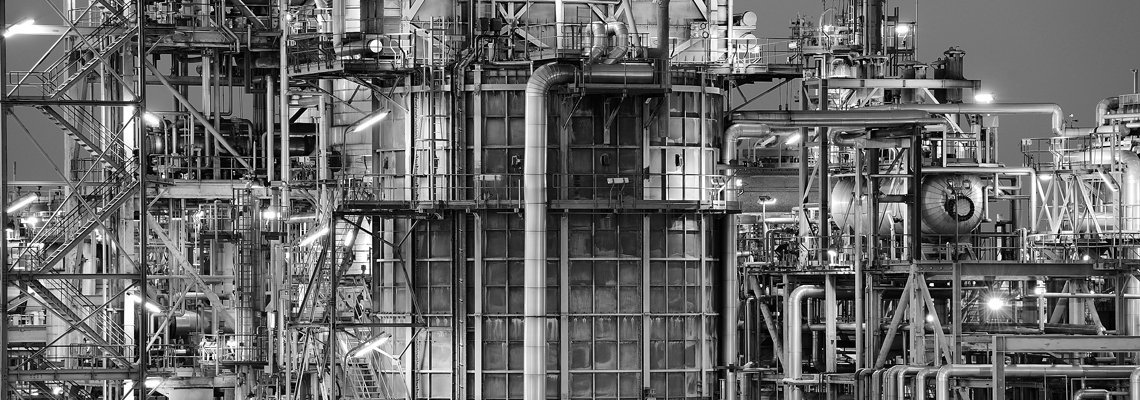

밸브 액추에이터에서 심해저 ROV 및 해저 설치를 위한 하향공 드릴 장비에 이르기까지 다양한 범위의 위치 감지 요구 사항과 응용 분야가 석유 및 가스 분야에 존재합니다.
그럼에도 불구하고 가혹한 조건에서 안전하고 신뢰할 수 있도록 작동하는 공통된 요소가 있습니다.

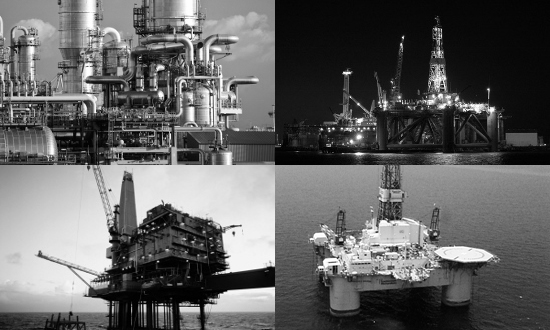

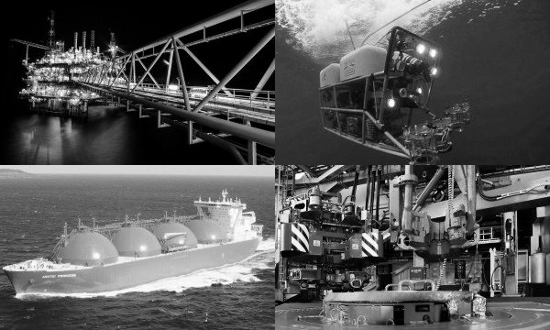

Zettlex는 표준 및 맞춤 센서를 석유 및 가스 산업의 장비 제조업체와 시스템 통합 업체에 공급합니다. 이 센서는 다음과 같은 다양한 육상, 해양, 해저 및 하류 응용 분야에서 사용됩니다.

• 액체 유량 모니터 및 계량기(ATEX 인증 포함)
• 4-20mA, NAMUR 및 HART 전기 출력 장치가 있는 밸브 및 액추에이터 위치 전송기(ATEX 인증 포함)
• 하향공 액추에이터 위치 제어 센서
• 잠수용 ROV 조작기, 방향타 및 수중타 액추에이터 센서
• 와인딩 기어 위치 및 속도 센서
• 정류 및 위치 제어를 위한 브러시리스 DC 모터 인코더

- Oil & Gas Application Requirements

석유 및 가스 부문의 기술적 요구 사항은 일반적으로 다음과 같습니다.

• 하향공 응용 장치에서 섭씨 125도 이상의 고온 운영
• 2선 4~20mA, NAMUR 및 HART 전기 출력
• ATEX 또는 CSA 인증을 통한 진성 안전 작동
• 방폭, 고압 또는 압력 보정 인클로저
• 이중 또는 삼중 전기 작동
• 불연성, 난연성 및 부식 방지 물질의 사용
• 높은 MTBF
