토크 전 세계의 기계와 로봇에 사용되는 편평형 직접 구동 모터


 신제품  Omni+™ Series

Omni+ 시리즈는 매우 낮은 코깅과 높은 토크 밀도를 제공하여 부드러운 동작, 낮은 전력 손실 및 온도 상승을 감소시킵니다.

Omni+™ Series Motor

Omni+™ Series - OP

특징 및 이점

  • 높은 극수, 전자기 설계는 최고의 토크 밀도컴팩트한 폼 팩터를 제공합니다.
  • 케이블, 광학 장치 및 기타 시스템 요소의 편리한 라우팅을 위한 큰 ID 대 OD 비율
  • 일반적인 스트레인 웨이브 기어 및 광범위한 모터 드라이브와의 크기 호환성으로 손쉬운 통합 가능
  • 정확하고 부드러운 동작을 위한 낮은 코깅
  • 애플리케이션 요구 사항을 충족하기 위해 사용 가능한 맞춤형 권선 및 폼 팩터

사양

  60mm 모델 70mm 모델 100mm 모델
연속 토크 0.446 ~ 1.50 Nm 0.623 ~ 1.92 Nm 1.91 ~ 5.53 Nm
최대 토크 0.900 ~ 5.36 Nm 1.53 ~ 7.10 Nm 4.12 ~ 16.3 Nm
직경
(고정자 외부 직경)
60 mm 70 mm 100 mm
스루홀
(회전자 내부 직경)
31 mm 38 mm 60mm





omni series uto




omni series ult




omni series uth

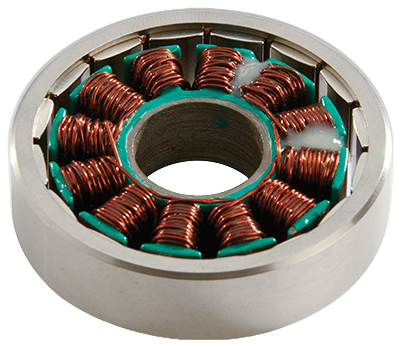

Omni™ Series - UTO

             - 연속 토크:                 0.01 ~ 8.2 Nm
             - 최대 토크:                 0.03 ~ 24.6 Nm
             - 회전자 외부 직경:      20 ~ 200 mm
             - 고정자 내부 직경:      9 ~ 100 mm
             - 최대 속도:                 10,000 rpm

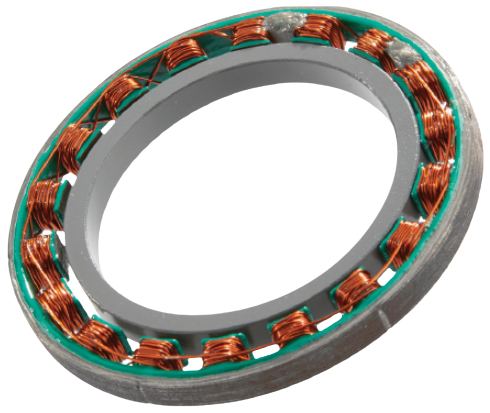

Omni™ Series - ULT

             - 연속 토크:                 0.04 ~ 6.58 Nm
             - 최대 토크:                 0.12 ~ 19.74 Nm
             - 고정자 외부 직경:      25 ~ 165 mm
             - 회전자 내부 직경:      11.6 ~ 109.2 mm

Omni™ Series - UTH

             - 연속 토크:                 0.53 ~ 4.56 Nm
             - 최대 토크:                 1.61 ~ 13.70 Nm
             - 고정자 외부 직경:      63 ~ 127 mm
             - 회전자 내부 직경:     12.68 ~ 53.34 mm






agility series uts




infinity series arc



Agility™ Series - UTS

        - 연속 토크:                  0.04 ~ 9.06 Nm
        - 최대 토크:                  0.12 ~ 27.20 Nm
        - 고정자 외부 직경:      18.97 ~ 222.25 mm
        - 회전자 내부 직경:      5.00 ~ 190.50 mm
        - 고정자 길이:              19.81 ~ 62.27 mm
        - 폴 개수:                     6 ~ 64 개

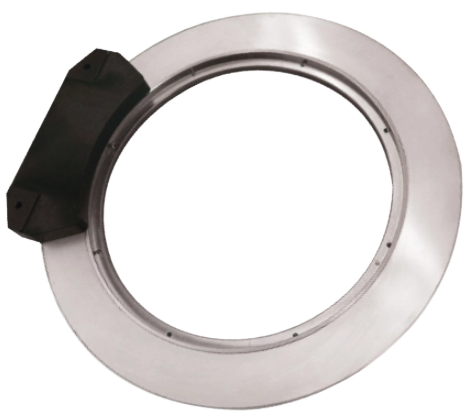

Infinity™ Series - ARC

                  - 연속 토크:  0.65 ~ 63 Nm
                  - 최대 토크:  1.95 ~ 1900 Nm
                  - 외부 직경:  112 ~ 765 mm
                  - 축 길이:     20 ~ 40 mm
                  - 최대 전류:  6 ~ 64 개
